| 是否进口：否 | 产地：江苏省苏州市 | 加工定制：是 |
| 品牌：威胜德 | 型号：WSD-8423 |
一.适用范围： 用于测定轮椅车的一些影响安全的部件抗冲击的能力。可用于快捷的质量控制检验，以确定一个残障车是否符合所需标准的冲击强度要求，也可比较材料的韧性测试。
试验方法: 将试样夹紧于冲击试验机中， 有缺口的一面对着摆锤边缘，将摆锤释放，使其冲击试样，按照标准判断被测试物是否达到测试要求。
二.设计依据：*** 7176-8, GB/T 18029.8
冲击强度试验：
1).靠背抗冲击强度试验:
摆锤与垂直角度成30°±2°摆动冲击
2).手圈抗冲击强度试验:
适用于使用者用安装在轮子上的环形手圈自己驱动的手动轮椅车。
a.摆锤与垂直角度成45°±2°摆动冲击
b.手圈与轮子的轮钢整体连接摆锤每隔90°±2°摆动冲击一次
3).小脚轮抗冲击强度试验:
a.摆锤与垂直角度成θ°+3°摆动冲击,按下公式计算
cosθ=1- | Md+Mw |
377 |
式中：
θ——摆锤的摆动角度 单位：度；
Md——测试用假人质量 单位：kg；
Mw——轮椅车质量 单位：kg。
4).脚托、纵向抗冲击强度试验:
①.适用于脚托可能接触障碍物的轮椅车。
②.如果测试用轮椅车装有分离式脚托，在一个脚托上进行两项测试。
③.如果测试用轮椅车装有整体式脚托，在脚托的同一侧进行两项测试。
④.摆锤与垂直角度成θ°+3°摆动冲击,按下公式计算
cosθ=1- | Md+Mw |
377 |
式中：
θ——摆锤的摆动角度 单位：度；
Md——测试用假人质量 单位：kg；
Mw——轮椅车质量 单位：kg。
4).前架抗冲击强度试验:
①.适用于测试用轮椅车除了小脚轮、轮子或脚托等之外可能接触障碍物的前架，特别是电动代步车常被用作推开门的前部结构。
②.正冲击(电动代步车)：
a. 摆锤与垂直角度成θ°+3°摆动冲击,按下公式计算
cosθ=1- | Md+Mw |
377 |
式中：
θ——摆锤的摆动角度 单位：度；
Md——测试用假人质量 单位：kg；
Mw——轮椅车质量 单位：kg。
③.斜向冲击(电动代步车)：
a.在前架的一侧确定一个“撞击点”，通过该点的平面（切面）与轮椅车（电动代步车）的中心线成70?±5?夹角
b. 摆锤与垂直角度成θ°+3°摆动冲击,按下公式计算
cosθ=1- | Md+Mw |
377 |
式中：
θ——摆锤的摆动角度 单位：度；
Md——测试用假人质量 单位：kg；
Mw——轮椅车质量 单位：kg。
三.摆锤参数：
小脚轮和脚托冲击测试摆锤：
a) 总质量：10kg±0.25kg；
b) 从转轴中心到撞击中心的距离为：1000mm±2mm；
c) 形状和质量分配按如下公式计算：
d=I/mrG+rG
式中：
I 摆锤绕转轴的转动贯量 单位：kg/㎡；
rG 转轴到摆锤重心的距离 单位：m；
d 转轴到撞击中心的距离 单位：m；
m 摆锤质量 单位：kg。
手圈冲击测试摆锤：
a) 总质量：10kg±0.25kg；
b) 从转轴中心到撞击中心的距离为：1000mm±1mm；
c) 冲击锤外形尺寸：150±1×40 MM
靠背冲击测试摆锤：
a) 总质量： 25kg±0.5kg；
b) 摆锤： 5#足球（标准比赛用球），内添φ3.5±1铅弹和高密度闭孔发泡材料
c) 密度： 75±15kg/M3 *** 845
d) 硬度： 325N±60N *** 2439
e) 圆度： ±20mm
四.技术参数：
1控制方式: PLC 和触摸屏控制
2显示方式：全彩色液晶触摸屏
3 靠背冲击测试摆锤：
a) 总质量： 25kg±0.5kg；
b) 摆锤： 5#足球（标准比赛用球），内添φ3.5±1铅弹和高密度闭孔发泡材料
c) 密度： 75±15kg/M3 *** 845
d) 硬度： 325N±60N *** 2439
e) 圆度： ±20mm
4 摆动冲击角度： 0—100°可设定
5 摆锤提升方式： 电动自动提升
6 摆锤冲击方式： 一键式手工控制
7 安全防护： 双重安全保护，防止意外伤人
8摆动横梁移动方式： 电动左右移动及电动上下移动
9龙门架有效宽度： 800MM
10 轮椅固定方式： 手动快速夹紧
11 试验假人：25kg----100kg可调整
12气缸及其他气动元件品牌： 亚德客
13气源：气压0.7MPa
14电源： 三相 380V 2KW

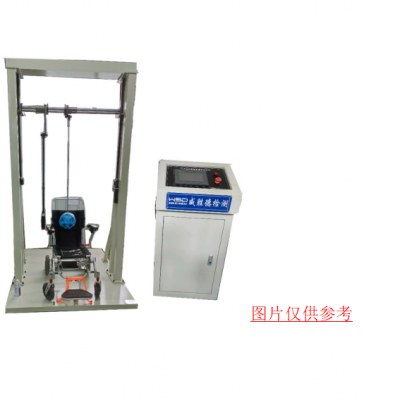

15机台外形尺寸： 200×180×280(W×D×H) CM 图片仅供参考
16机器主体为型钢构件，强度高，不易变形。
17机器底座为实心钢制，稳定性好，配有加强筋和调水平底脚。
18机器外观静电喷涂，其他零部件电镀处理，防锈能力高，外观美观。
